Модульні редукційні клапани серії YUKEN MRP-005 MRP-005-B-20 MRP-005-C-20 MRP-005-H-20

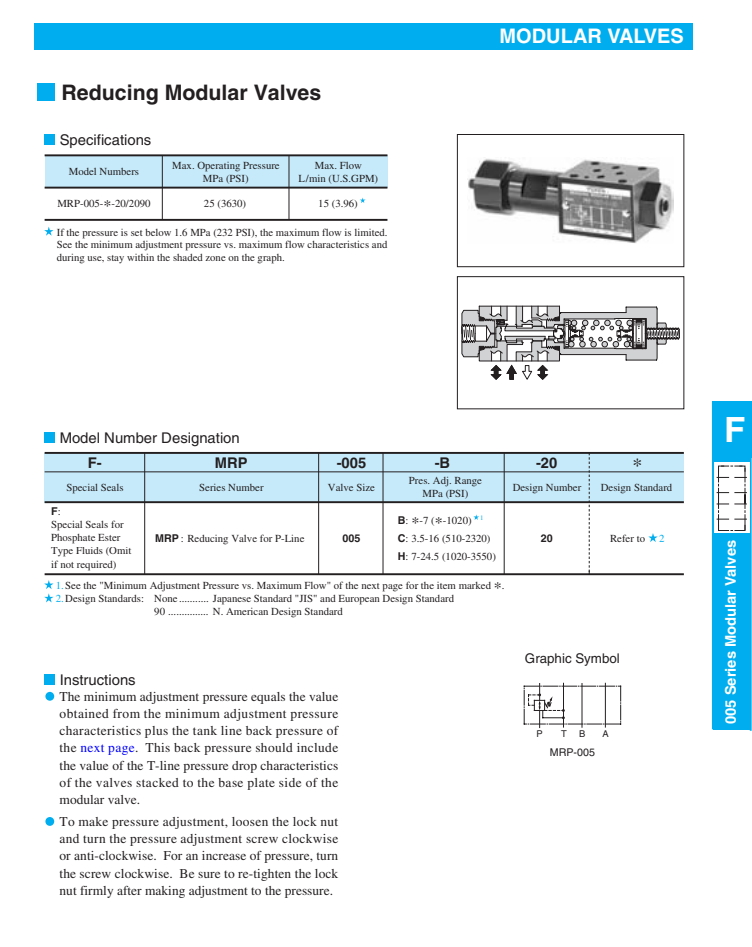

Мінімальний тиск регулювання дорівнює значенню, отриманому з характеристик мінімального тиску регулювання плюс протитиск у лінії резервуару на наступній сторінці. Цей протитиск має включати значення характеристик перепаду тиску в Т-подібній лінії клапанів, розташованих на стороні базової пластини модульного клапана. Щоб відрегулювати тиск, послабте контргайку та поверніть гвинт регулювання тиску за або проти годинникової стрілки. Для підвищення тиску поверніть гвинт за годинниковою стрілкою. Обов’язково знову міцно затягніть контргайку після регулювання тиску. Якщо тиск установлено нижче 1,6 МПа (232 PSI), максимальний потік обмежено. Перегляньте характеристики мінімального тиску налаштування та максимального потоку та під час використання залишайтеся в межах заштрихованої зони на графіку. Стандарти проектування: відсутні Японський стандарт "JIS" та Європейський стандарт дизайну N. Американський стандарт дизайну
