REXROTH KSDE (високопродуктивний) 2/2 сідельний клапан KSDER8NB/HN0V R9{{10}}1085000 KSDER8NB/HN11V R901207100 P KSDER8PB/HN0V R901085005 KSDER8PB /HN9V R901207098 KSDEU8NB/HN0V R901085007 P KSDEU8PB/HN0V R901085009

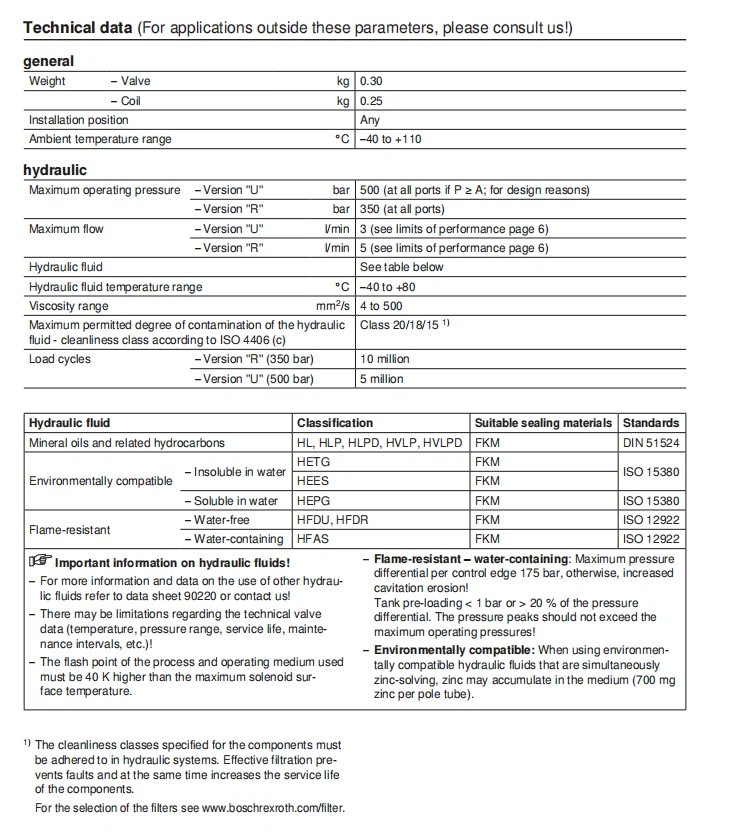

Розмір компонента 8 Серія компонентів BМаксимальний робочий тиск 500 бар Максимальний потік 5 л/хвОсобливості– Спрямований сідловий клапан із електромагнітним приводом, герметичний з обох сторін– Монтажна порожнина R/T-8A – Заблоковане з’єднання герметично у формі без протікання – Безпечне перемикання також із довшими періодами простою – Соленоїди постійного струму з мокрим штифтом – Обертова котушка соленоїда Робочий тиск 350 бар Символ золотника Тип Матеріал № N KSDER8NB/HN0 V R901085000KSDER8NB/HN11V R901207100P KSDER8PB/HN0V R901085005KSDER8PB/HN9V R901207098 Робочий тиск 500 бар Символ золотника Тип Матеріал № N KSDEU8NB/HN0V R901085007P KSDEU8PB/HN 0V R901085009 Загальні положення. 2/2-спрямовані сідельні клапани є картриджними клапанами прямого керування з компенсацією тиску. В основному вони складаються з гвинтової секції (1), соленоїда (4), а також запірного елемента (3) і пружини стиснення (2). Функція Початкове положення клапана (нормально відкритий "P" або нормально закритий "N" ") визначається положенням запірного елемента (3) і розташуванням натискної пружини (2). Завдяки структурній конструкції 2/2-спрямовані сідельні клапани завжди мають компенсацію тиску по відношенню до сил приведення в дію. Основні порти ① і ② можуть працювати під робочим тиском 350/500 бар (див. сторінку 4).
